最初的指令

這個倍增器連接到一個起重機的平板，以允許跟蹤扭矩和轉彎角度。

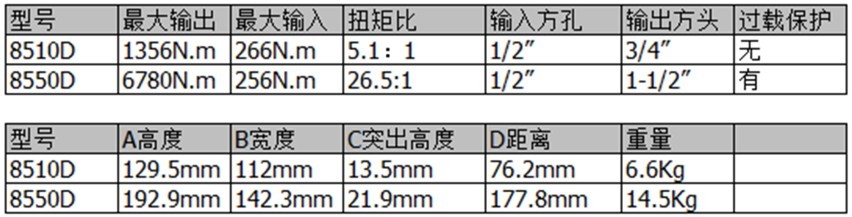

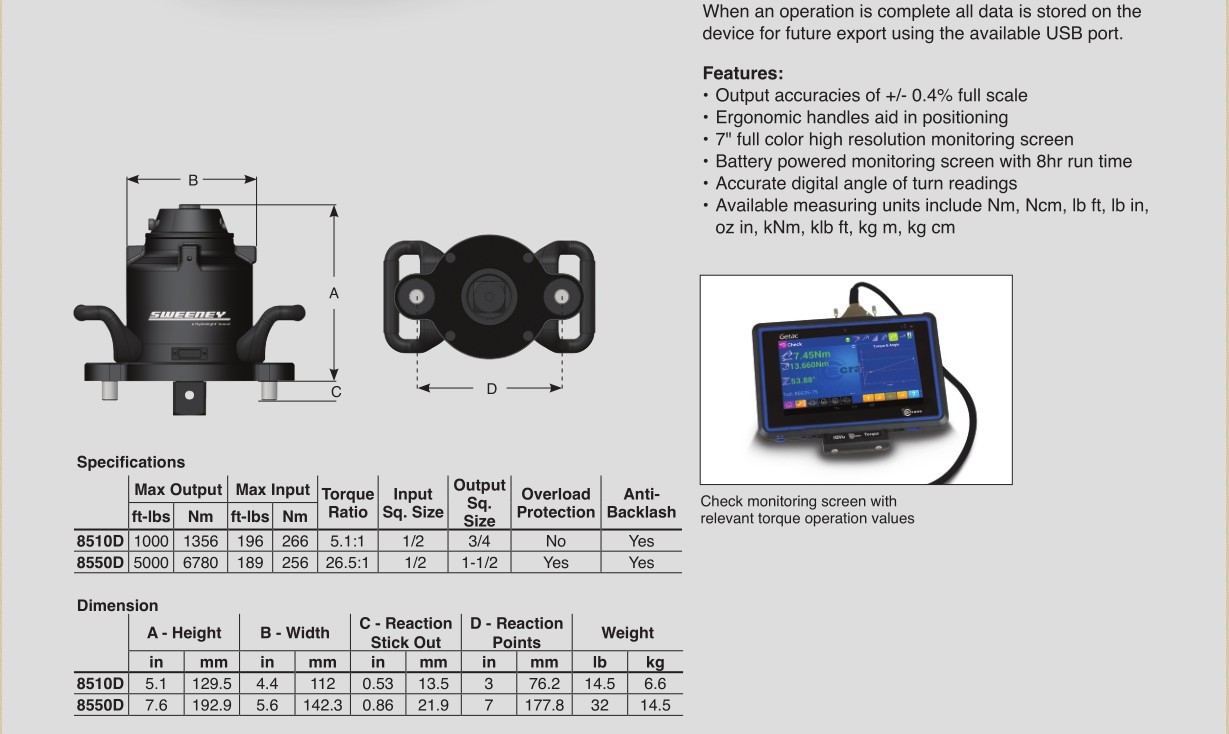

•最大輸入扭矩196英尺-磅

•最大輸出扭矩1000英尺-磅

•輸入驅動  1/2”方孔

輸出驅動3/4”“方頭

•旋轉方向：順時針或逆時針連續

精度：±5%(可見數據)

功率比5.1:1

重量：4.8Kg

尺寸：9” L x 6” H x 6” W

扭矩反應:兩個12毫米直徑的錨銷，3英寸的中心到中心距離

操作溫度0°C到45°C

最初的指令

1.1在使用本工具之前，請閱讀并理解本使用說明。

1.2每次使用前對工具進行檢查，檢查零件是否有裂紋和松動現象。

1.3僅使用Sweeney批準的更換部件。

1.4本工具的設計目的是作為操作平板電腦的一系列問題的一部分，請參閱IQVu手冊1198-01。

描述和規范

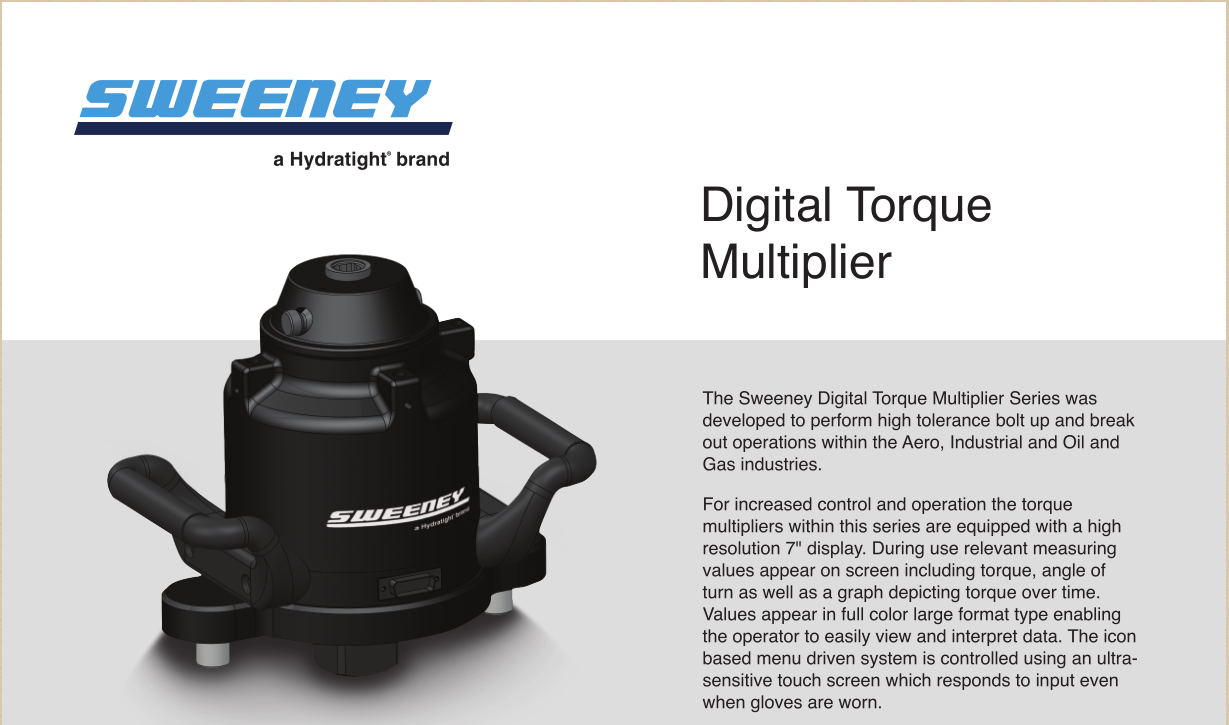

描述和規格8510扭矩倍增器使用行星齒輪傳動動作收緊和放松螺母,螺栓和螺釘連續360°旋轉順時針或逆時針方向。輸入方向和

輸出方向相同。(例:順時針輸入，順時針輸出。)一個內部，雙向抗反彈裝置防止意外扭矩發條釋放。

操作

3.1本工具僅供受過專業訓練的專業人員使用。

3.2選擇掣爪(圖1，第3項)控制手動輸入的轉矩倍增器的旋轉方向。它也可以設置在一個中立的位置為動力驅動單元扭矩應用。

3.3可選配的氣動動力驅動(3900A型)可將扭矩倍增器從手動轉換為氣動.

3.5將反應銷對準反應固定夾具孔，使反應銷插入孔中。

3.6參照相應的OEM手冊確定工作順序。

3.7使用“驅動力矩扳手½應用扭矩要求。附加的扭矩倍增器可以與8510MTA的輸入連接，以減少獲得高輸出扭矩所需的工作。

當8510上有一個負載時，要始終牢牢地持有輸入句柄。

維護

4.1在使用該工具時，應注意保護其不受外部損壞和腐蝕性環境的影響。根據國家有關起重設備的相關法律對手柄進行檢查。

4.2每次使用時檢查扭矩倍增器及相關工具是否有外殼鑄件的裂紋。這些部件在使用時受到高度的壓力;不應試圖修復裂紋或任

何嚴重削弱零件結構完整性的損壞。與工廠聯系更換零件。細切的銼刀或石頭可以去除輕微的劃痕、毛刺或劃痕。

在檢修和/或校準周期之間，工廠為每個扭矩倍增器提供足夠的潤滑，以便正常使用?，F(xiàn)場維修時不需要額外潤滑。建議在校準

期間每年拆卸和檢查內部部件一次。磨損或損壞的零件只能用原廠零件來更換。使用優質2號鋰基潤滑脂，滾珠軸承潤滑脂。每

件產品在出廠前都要經過工廠的認證。在拆卸和檢查或零部件更換(如果需要)后，建議重新認證。

校準

5.1每臺8510在出廠前在工廠進行校準。校準需要根據使用量定期進行驗證。

故障排除

6.1工具不能平穩旋轉。

如果輸入不能順利旋轉，或者該工具應返回授權的服務中心進行評估和修復。

6.2工具與crane tablet不連接

拔下電線，重新插入。重新選擇傳感器。假如三試后仍不工作更換電源線。

6.3平板電腦無法開機

確保平板電腦接通電源并充電。注意，如果電池是1%，平板電腦將需要充電大約。15分鐘前出發。

零件清單

附錄1:CE符合性聲明

茲證明上述設備符合下列指令及國家法律法規的相關規定。

該認證適用于以下指令:

機械指令2006/42 / EC””

設備

•目前沒有適用于設備類型的EC型式檢驗。

•這種類型的設備沒有完全適用的國家或國際技術標準。

•目前還沒有完全適用于該設備的轉置、協調的標準。該設備符合2006/42/EC指令附件一所述的基本安全要求(EHSR)。

•制造商的質量保證體系是ISO 9001(批準證書編號)。LRQ 10005510)。

•Hydratight持有與該機械相關的技術文件，并證明其符合上述指令。

•使用的技術規范和設計標準是由Hydratight開發的，并在上面描述的技術文件中確定

附錄2:環境聲明

在技術上可行、經濟上可行的情況下，水力發電可以最大限度地減少公司活動對環境的影響。這與包裝、油類和金屬部件在使

用壽命結束時的回收和安全處理特別有關。作為Hydratight對良好環境實踐的承諾的一部分，我們恭敬地敦促我們的客戶在使

用Hydratight螺栓緊固設備時考慮這些問題。

液壓螺栓緊固設備是一種很容易回收的金屬。其余非金屬密封件不易回收。有關回收及安全處置方法的進一步建議，可向當?shù)?/span>

環保機構索取。
