一．前言：

無線扭矩套筒是無線扭矩傳感器的一種型式，它由兩部分組成，一部分是帶有無線發射功能的扭矩傳感器，它的作用是將測試到的扭矩信號發射出去，另一部分是無線扭矩接收顯示器，它的作用是接收扭矩傳感器發射的扭矩值并顯示出來。這套設備解決了旋轉體的動態扭矩測試問題。其原理是將動力工具使用的轉換套筒設計成專用的無線扭矩傳感器。使用方便不受使用環境約束，高空、地面、地下、黑天、白天、日光下都可以使用。

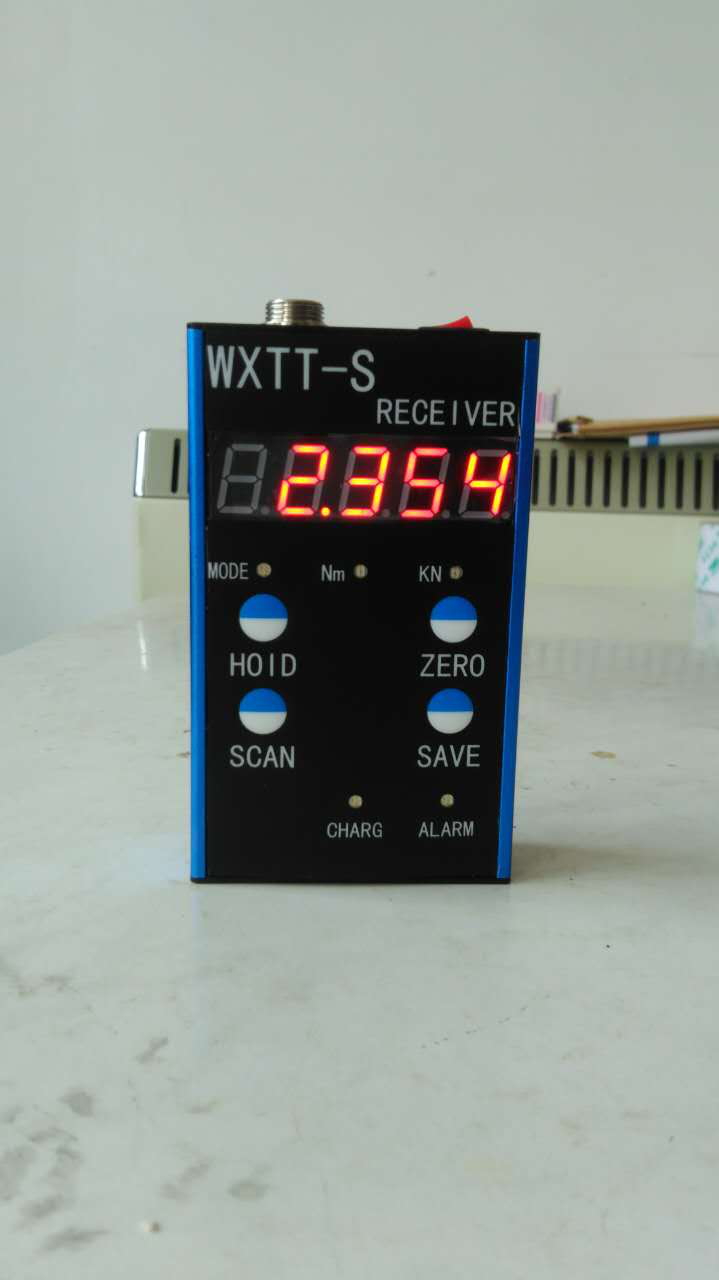

無線扭矩傳感器（扭矩套筒）                        無線扭矩接收器





二．型號及規格

型號：   現有常用規格為 WXTT—27/34/36/46/50/41/55



輸入方孔S  mm	25.4	25.4	46	25.4	25.4	25.4	25.4
輸出六方S  mm	27(M16)	34(M20)	36(M24)	41(M24)	46(M27)	50(M30)	55(M30)
量程    Nm	300	600	400	1000	1500	2000	2000



注：根據用戶需求，可定制設計非標準擴展規格。



三．技術指標

●采用射頻發射，數據采集速度100次/秒；

●傳感器 即發射扭矩套筒采用專用材料、專用加工工藝而制成，壽命100萬次以上，抗沖擊、抗過載130% ；

●傳感器的重復精度、線性精度、溫漂、時漂等綜合不大于0.3%F.S ；

●傳輸距離≥5M （中間不得有屏蔽障礙）；

●供電，鋰電池3.7V，通用充電USB適配接口；

●報警指示：電量不足指示、充電情況指示（紅燈為充電中，綠色為充滿狀態）、發射指示、預置扭矩達到指示、超載指示。

●自動/手動存儲

●自動/手動清零

●工作模式：跟蹤/峰值保持/開關量輸出

●有扭矩預置值設置功能

●有修正預置扭矩功能

●有USB口連接電腦可傳輸數據

●具有校驗標定功能，通過該扭矩套筒USB口及帶有485接口的儀表來標定。

下邊分別介紹發射體（無線扭矩套筒）及接收器（無線扭矩套筒的接收器）的技術指標：





常用無線扭矩套筒的主要技術參數如下：



A. 扭矩范圍

六方對邊： S=27       300Nm

           S=34       600Nm

      S=36       400Nm

S=41       1000Nm

S=46       1500Nm

S=50       2000Nm

S=55       2000Nm



B.射頻傳輸距離大于5M



C.供電.：鋰電池，350mA/h,套筒上有充電插口，通用USB充電，充滿后可連續工作8小時 ；



D.套筒上有電源開關、充電中/滿指示、發射指示（不同閃爍頻率分別代表：跟蹤/峰值/開出狀態）；



E.有標定功能，利用USB口及帶485接口的數顯表標定、校驗。（標定方法見標定說明）；



F.具有通道地址設置功能，接收器掃描通道地址后開始工作，通道地址有六個。設置方法見使用說明。



四．接收器功能及技術指標：

A.接受無線扭矩套筒發射的扭矩信號并顯示在LED顯示器上，單位Nm

B.三種工作方式：跟蹤、峰保、開出

C.多種功能：預置扭矩值的設定、修正扭矩預置值、存數、USB口充電、聯電腦，自動/手動清零，自動/手動存數，掃描無線扭矩套筒地址號，一個接收器可帶多個無線扭矩套筒。

D.有兩種工作單位：Nm/N，

E.三種報警指示：接收器電量不足的指示，.無線扭矩套筒電量不足的指示、過載指示、預設扭矩達到時報警，并給出開關量，實時控制。

E.供電：鋰電，1800mA/h，用USB口充電。

面板開關燈說明：

圖表 1傳感器發射面板                        圖表2接收器面板

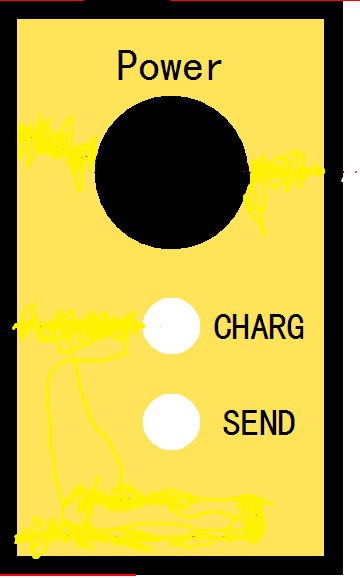

圖表1-----傳感器發射套筒面板

Power ：



●  電源ON/off。

短按power，“Send”亮，慢閃爍表示接受器沒上電，等待發射?？扉W爍表示接收器已上電，本套筒正在發射中。再長按power，“send”滅，關掉電源



●無線扭矩套筒地址設置（詳見無線扭矩套筒開關/按鍵操作說明）

Charge：  充電指示，紅色為充電中，綠色為充滿狀態（充電時不能測試）

SEND  ：開始工作指示，一次一次均勻慢閃為跟蹤狀態下發射

USB ： 充電口（在上端）/聯接電腦/標定

圖表2------接收器面板

電源開關  :  在頂端面板

Scan  : 通道地址掃描按鍵

本接收器可接收多個無線扭矩套筒，短按此鍵掃描無線扭矩套筒地址配對，配上時LED顯示0000，配不上LED顯示-----

Mode   功能設置鍵/工作狀態選擇鍵。（詳見無線扭矩套筒開關/按鍵操作說明）
